 KONEKTORY V AUDIO-VIDEO TECHNICE


Koaxiální vodič (někdy značen BNC), lidově koax, je jedním z nejstarších, avšak stále nesmírně využívaných vodičů signálu.
Fakticky vzato se jedná o dva vodiče (+ a -) v jednom kabelu, navzájem oddělené izolantem.
Jedná se o drát, obalený izolací. Druhý vodič (může však sloužit i jako zemnění či stínění) je pak kovový obal na této izolaci (forma alobalu nebo síťky).


Koaxiální vodič se kromě mnoha jiných využití dříve používal i např. k internetovému připojení (zejména v LAN sítích).
Jeho domácí využití je pak v přenosu signálu obrazu a zvuku z televizní antény. Např. Cinche jsou rovněž verzí koaxialu.

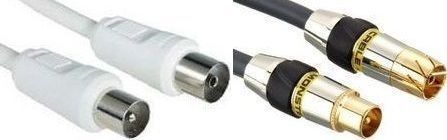

Na obrázku samec a samice. Rovněž ukázka výrazně kvalitnější verze.

V dobách analogu byl tento kabel téměř nezbytností. V době digitálních technologií je nahrazován kvalitnějšími prvky.
Obvykle do televize či přijímače přivádí signál z antény (ať již pokojové nebo střešní, příp. zásuvky kabelové televize).
Používá se rovněž pro připojení satelitního dekodéru.

Pojmem Coaxial či Coax je rovněž často označen konektor cinch (někdy je koaxiální).
Slouží k zapojení kódovaného 5.1 či 7.1 prostorového zvuku v jednom kabelu.
Více v tématu S-PDIF.

Nahoru

Komponentní kabel představuje způsob přenosu obrazu s jednotlivě oddělenými barevnými složkami.
Značí se RGB (Red, Green, Blue - tj. červená, zelená a modrá), někdy rovněž YUV (Y - jas, U a V je modrá a červená barva).
YUV je složitěji přepočítaná varianta kódování RGB signálu, princip je však stejný.
Ještě složitější přepočtová verze je pak YCbCr (známá též jako YCC).

Vodiče jsou tři, obvykle Cinch nebo koaxial. Tento signál lze vést i po Scartu nebo S-Videu, tyto konektory jsou však již méně používané.
Nad 3 metry je vhodné používat stíněné kabely, jinak dochází ke značné ztrátě kvality signálu.

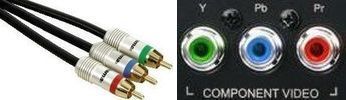

Na obrázku lze vidět, že každá složka barvy má svůj vlastní konektor.
V případě značení YUV, YCbCr apod. slouží zelená jako jas (Y).

Nahoru

Jedná se prakticky o totéž jako komponentní RGB. Je zde jen použit jiný přepočtový vzorec barev.
Y představuje jasovou složku. Cb a Cr představuje modrou a červenou barvu.
U analogového videa se může používat označení YPbPr. Někdy se používá komplexní zkratka YCC.

Nahoru

Cinch kabel je jistou formou "lepšího návrhu" koaxiálního kabelu.
Využívá konektory RCA, které jsou odlišeny barvou pro dané signály.
Obraz je přenášen po žlutém, zvuk pak po červeném (pravý) a bílém (někdy černém - levém kanálu).
Samotný žlutý bývá nazýván CVBS (kompozitní - složený - video signál).
Kvalita kompozitního videa je však značně nízká - doporučuje se pouze v nouzových případech.
Narazíte-li na variantu, kdy jsou barvy červená, modrá a zelená, jde o kabel pro kompozitní RGB video.
Tento kabel lze použít i klasicky (např. červenou pro pravý zvuk, zelenou pro obraz a modrou pro levý zvuk), jde jen o správné vodiče.

Využívá se u televizorů a přehrávačů, rovněž díky kompatibilitě se Scartem. Z periferií jako kamery apod. byl nahrazen novějšími prvky.
Často slouží i k zapojení reproduktorů. Buď stereo (levý a pravý), nebo všech šest reproduktorů.

Na obrázku pravý zvuk, obraz a levý zvuk + konektor CVBS.

Nahoru

Lightning je nová verze konektoru společnosti Apple z roku 2012.
Jedná se kabel s možností nejen přenosu dat, ale i napájení, podobně jako USB.
Slouží nejen k připojení Apple zařízení (iPhone, iPad, iPod apod.), ale i periférií (monitory, nabíječky, kamery atd.).
Má 8 kontaktů na jedné straně konektoru. Do zařízení však může být vložen jakkoliv - vstupní konektor má kontakty na obou stranách.
Konektor sám totiž obsahuje jakýsi detektor, který rozpozná zapojení a podle toho i signální trasy pro vodiče.
Navíc obsahují ověřovací čip, díky kterému je prakticky nemožné vyrábět redukce či používat toto připojení bez svolení společnosti Apple.
To zahrnuje i placení licenčních poplatků za povolení používat jejich konektor.

Ligtning kabel umožňuje napájení zařízení obousměrně, a to s výkonem až 12 wattů.
Datová komunikace je rovněž obousměrná, je však na úrovni staršího USB 2, tj. asi 480 Mbit/s.
Nárůst rychlosti oproti původní 30-ti pinové verzi je přímo velmi nízký (jen asi 0,5 - 1 Mb/s).
Konektor na kabelu je pevná deska s kontakty, tudíž jej lze jen těžko poškodit.
Pokud se poškodí kontakty na vstupním konektoru, stačí kabel jen otočit a použít "druhou stranu".


Tento konektor byl přijat veřejností různě. Jedna strana uvítala novější verzi konektoru (nahradila starou 30-ti pinovou verzi).
Druhá strana však protestuje proti odmítnutí globálně používané kompatibilní verzi MikroUSB.
Společnost Apple zkrátka ve svých zařízeních používá svůj konektor, který není slučitelný s jinými zařízeními než oni sami dovolí.
Z tohoto důvodu, a zejména i z důvodů placení licenčních poplatků, se mimo zařízení Apple konektor Lightning prakticky neprosadil.

Tento konektor navíc porušuje novou vyhlášku Evropské unie o univerzálnosti USB nabíječek (EPS)!
Podle vyhlášky musí být všechna mobilní zařízení vybavena nabíjením přes mikroUSB.
Apple však pro nabíjení přidává svůj kabel Lightning, který je na druhé straně zakončen USB portem.
Kabel a nabíjení je tak sice funkční, nicméně zařízení přímo mikroUSB port nemá, a nelze tak na něj použít univerzální USB nabíječku!
Podle dodatků k této vyhlášce, které by měly být schváleny někdy na jaře 2014, nebude povoleno používání redukcí.
Buď svá zařízení pro Evropu "extra" vybaví USB portem, nebo nebude možné tato zařízení do Evropy dovážet.
Na tuto nápravu bude mít společnost Apple 2 roky.

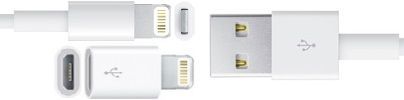

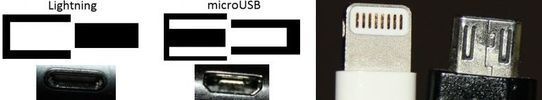

Na obrázku konektor Lightning, i přímý pohled zepředu. Také redukce na mikroUSB a USB dodávané Applem.

Nahoru

Optické vodiče, tzv. optokabely jsou nejlepším a nejmodernějším způsobem přenosu signálu.
Optické vlákno je tenké vlákénko z křemíku, obaleno izolací. Uvnitř je vysílán LED diodou nebo laserem paprsek, přenášející signál.
Modulací zdroje světla lze vysílat i mnoho signálů naráz (např. až několik desítek miliónů telefonních hovorů).
Světlo se kabelem šíří rychlostí přibližně 2/3 třetin rychlosti světla (tj. asi 200 tisíc km/s) - pozor, u metalických kabelů je to téměř rychlost světla.
Optický kabel však není nijak rušen elektromagnetickým polem, téměř jej neovlivňuje teplota.
V optickém přenosu nevzniká šum ani rušení. Nově jsou navíc vybaveny antirezonanční izolací. Proto je běžná délka i 100 metrů.
Používá se především na zapojování zvuku - reproduktorů. V propojování obrazu není tak častý.

Výraznou nevýhodou je pořizovací cena kabelu, která je několikanásobkem ceny metalických - kovových vodičů.
Postupem času se cena díky vývoji technologií snižuje, je však stále značně vysoká.
Kabel má jednoduchou koncovku, na kterou je vhodné dávat pozor (prach a nečistoty).
Zapojovací port je krytý plastovou západkou - kabel se zasunuje a západka se tím sama odklání.


Optické propojení si získalo mnoho zastánců. Kvalitu optického propojení však na běžném zařízení sluchem NIKDY nepoznáte.
Pokud jste však náročný "audiofil" s digitálními reproduktory s THX certifikací, a kvalitním zdrojem zvuku (Blu-Ray) - určitě optiku využijete.
